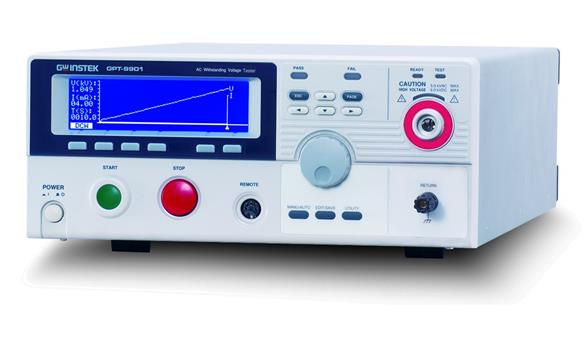

固纬电子高稳定性测试、安全考量及全新外观的安规测试仪- GPT-9900 系列，来符合如IEC、EN、UL、CSA、GB、JIS等安全法规对各种电子
/电器产品或部件在测试上的要求。
GPT-9900系列安规测试仪共计有2个型号： GPT-9904是4合一机种，具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能、 GPT-
9903/9903A提供交/直流耐压测试及绝缘电阻测试功能、 GPT-9902A提供交/直流耐压测试测试功能、 GPT-9901A提供交流耐压测试功能。全
系列机型提供交流500VA输出容量，并使用高效率的PWM放大器，有效避免因输入电源电压变动或波形变形的影响，以确保交流耐压测试时对
待测物提供稳定之高压输出。
针对安全性的考量上， GPT-9900系列使用软/硬体控制的方式，提供像是开机自测、零点启动、测试过程中侦测不正常输出电压、超过设定
上/下限时之快速切断输出电压的能力(150μs)，甚至还提供需插上特殊的连锁(Interlock)端子才能让安规测试器正常输出的功能。除此之
外，每项测试完成后都会自动进行放电处理，以避免待测物存在过大的测试电压，造成使用者伤害。
而在操作、观测及量测性能方面， GPT-9900系列提供扫描功能，利用软体将扫描功能直接架构于机器内；当使用者于功能测试完成后，即
可进入扫描模式观看此次测试结果的分析曲线，并可选取测试过程内的任一时间点，分析电压对电流关系(当选取ACW或DCW功能)，甚至可藉
由设定起始时间，扫描某段特定时间的测试结果，分析局部电压对电流的关系。同时GPT-9900系列以简约的按键设计并搭配高辨视性的点矩
阵蓝色LCD显示幕，以及不同颜色之高亮度LED做为状态指示灯，让整个操作设置及测量观看，更加轻松且易于判读。此外，在提供测试所需
的主要功能方面，交流耐压(AC 5kV/100mA)、直流耐压(DC 6kV/20mA)、绝缘电阻(DC 50V~1000V/50GΩ)、以及接地阻抗测试(AC 32A
max./650mΩ)，并且搭配输出调整解析度、量测解析度、电压爬升时间设定、上/下限判断设定...等，让使用者可以执行各项所需的测试并
获得精确的量测结果。
GPT-9900系列其他功能和特点还包括：后板输出功能，以方便整合于系统中、断线侦测功能(仅适用于接地阻抗测试)，以避免断线造成量测
结果的误判、100组记忆组数，可做为不同测试条件之储存、多个记忆组结合可做自动连续测试、前板遥控端子座/后板Signal I/O，提供客
户以更便捷及符合需要的方式来控制安规测试器之输出/中止。甚至针对需要电脑控制并记录测试结果的使用者，也提供了RS-232C、USB及
GPIB(选购)介面可供使用。
500VA测试容量
大型(240x64)点矩阵式LCD
扫描功能, 提供待测物特性分析
绝缘电阻量测可达50GΩ
手动/自动测试模式
具快速选择功能键
高亮度警示及状态指示灯
具Interlock功能
零点输出
输出电压上升时间控制
| 交流耐压测试 | |
| 输出电压范围 | 0.100kV~ 5.000kV ac |
| 输出电压调整分辨率 | 2V/步进 |
| 输出电压准确度 | ± (1%设定值+ 5V) [无负载] |
| 最大额定负载 | 500 VA (5kV/100mA) |
| 最大额定电流 | 100mA (0.5kV< V ≦5kV)；10mA (0.1kV≦ V ≦0.5kV) |
| 输出波形 | 正弦波 |
| 输出电压频率 | 50 Hz / 60 Hz 可选择 |
| 电压变动率 | ± (1%读值+ 5V) [最大额定负载→未加负载] |
| 电压表准确度 | ± (1%读值+ 5V) |
| 电流量测范围(截断电流) | 0.001mA~100.0mA |
| 电流量测分辨率 | 0.001mA / 0.01mA / 0.1mA |
| 电流量测准确度 | ±(1.5%读值+ 30位数)当HI SET<1.11mA；±(1.5%读值+ 3位数)当HI SET≧1.11mA |
| 上/下限判定功能 | Yes |
| ARC侦测 | Yes |
| 扫描功能* | Yes |
| 上升时间(RAMP) | 0.1s~999.9s |
| 测试时间(TIMER)* | OFF, 0.5s~999.9s |
| GND | ON/OFF |
| 直流耐压测试 | |
| 输出电压范围 | 0.100kV~ 6.000kV dc |
| 输出电压调整分辨率 | 2V/步进 |
| 输出电压准确度 | ± (1%设定值+ 5V) [无负载] |
| 最大额定负载 | 100W (5kV/20mA) |
| 最大额定电流 | 20mA (0.5kV< V ≦6kV)；2mA (0.1kV≦ V ≦0.5kV) |
| 电压变动率 | ± (1%读值+ 5V) [最大额定负载→未加负载] |
| 电压表准确度 | ± (1%读值+ 5V) |
| 电流量测范围(截断电流) | 0.001mA~20.0mA |
| 电流量测分辨率[1] | 0.001mA / 0.01mA / 0.1mA |
| 电流量测准确度 | ±(1.5%读值+ 30位数)当HI SET<1.11mA；±(1.5%读值+ 3位数)当HI SET≧1.11mA |
| 上/下限判定功能 | Yes |
| ARC 侦测 | Yes |
| 扫描功能* | Yes |
| 上升时间(RAMP) | 0.1s~999.9s |
| 测试时间(TIMER)* | OFF, 0.5s~999.9s |
| GND | ON/OFF |
| 绝缘电阻测试 (GPT-9904/9903A) | |
| 输出电压范围 | 50V~1000V dc |
| 输出电压调整分辨率 | 50V/步进 |
| 输出电压准确度 | ± (1%设定值+5V) [无负载] |
| 电阻量测范围 | 0.001GΩ~ 50.00GΩ |
| 测试电压 | 50V≦V ≦500V：0.001~0.050GΩ：±(5%读值 + 1位数)；0.051~2.000GΩ：±(10%读值 + 1位数) 500V≦ V ≦1000V：0.001~0.500GΩ：±(5%读值 + 1位数)；0.501~9.999GΩ：±(10%读值 + 1位数)；10.00~50.00GΩ：±(15%读值 + 1位数) |
| 输出阻抗 | 600kΩ |
| 上/下限判定功能 | Yes |
| 扫描功能* | Yes |
| 上升时间(RAMP) | 0.1s~999.9s |
| 测试时间(TIMER) | 1s~999.9s |
| GND | OFF (fixed) |
| 接地阻抗测试 (仅GPT-9904) | |
| 输出电流范围 | 03.00A~32.00A ac |
| 输出电流调整分辨率 | 0.01A |
| 输出电流准确度 | 3A≦ I ≦8A: ±(1%读值+ 0.2A)；8A< I ≦32A: ±(1%读值+ 0.05A) |
| 测试电压 | 6Vac 最大(开路电压) |
| 测试电压频率 | 50Hz/60Hz可选择 |
| 电阻量测范围 | 10.0mΩ~ 650.0mΩ |
| 电阻量测分辨率 | 0.1mΩ |
| 电阻量测准确度 | ±(1%读值+ 2 mΩ) |
| 上/下限判定功能 | Yes |
| 扫描功能* | Yes |
| 测试时间(TIMER) | 0.5s~999.9s |
| 测试方式 | 四线式量测 |
| GND | OFF (fixed) |
| 记忆组 | |
| 单步骤记忆 | MANU：100组 |
| 自动测试记忆 | AUTO：100 组, 每组最多16个manu |
| 界面 | |
| 后板输出 | 标准 |
| RS-232C | 标准 |
| USB | 标准 |
| GPIB | 选购 |
| Remote terminal (Front) | 标准 |
| Signal I/O | 标准 |
| 显示屏 | |
| 240 x 64 点阵式(蓝色) LCD | |
| 使用电源 | |
| AC 100V/120V/220V/230V ± 10%, 50/60Hz | |
| 尺寸及重量 | |
| 330(宽) x 148(高) x 587(深) mm；约27kg max. for GPT-9904/9903 | |
| [* ]扫描功能及测试时间可为持续测试(TIMER = OFF), 只有在特殊的MANU模式下( MANU=***-000 )可被执行 | |
