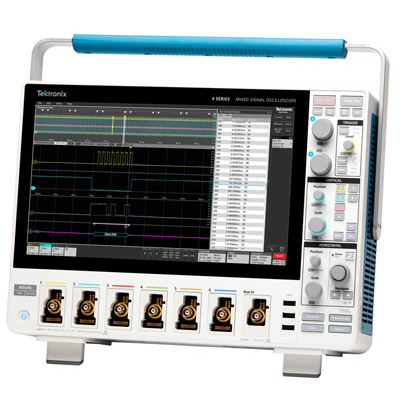

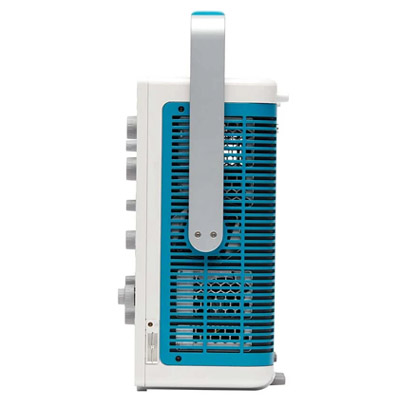

4 系列 MSO 提供了 4 通道和 6 通道型号及 13.3 英寸高清(1,920 x 1,080) 显示器，可以更好地查看复杂的系统。 许多应用如嵌入式系统、三相电电子器件、汽车电子器件、电源设计和DC 到 DC 功率转换器，都要求观察 4 个以上的模拟信号，检验和表征器件性能，调试极具挑战性的系统问题。

大多数工程师都记得，他们曾调试过特别难的问题，希望更好地查看系统和状态，但使用的示波器只能提供两条或四条模拟通道。使用第二台示波器非常麻烦，需要对准触发点，很难确定两台显示器之间的定时关系，文档管理也是问题。

您可能认为 6 通道示波器的价格会比 4 通道示波器高出50%，那么您会惊喜地发现，我们的 6 通道示波器只比 4 通道型号贵 ~20% 。新增的模拟通道可以迅速获得回报，因为您可以按期完成当前项目和未来项目。

4 系列 MSO 重新界定了混合信号示波器 (MSO) 的标准。 FlexChannel 技术可以把每个通道输入作为一条模拟通道、 8 个数字逻辑输入(使用 TLP058 逻辑探头)或同时作为模拟视 频和频谱视图4 每个域使用独立采集控制。异常灵活，配置起 来异常方便。 在 6 FlexChannel 型号中，可以把仪器配置成查看 6 个模拟信 号和 0 个数字信号。或 5 个模拟信号和 8 个数字信号。或 4 个模拟信号和 16 个数字信号，3 个模拟信号和 24 个数字信 号，依此类推。 您只需增加或拔下 TLP058 逻辑探头，就可以 随时改变配置，直到获得适当数量的数字通道。

输入通道

4 or 6 FlexChannel®inputs

每个 FlexChannel 提供了:一个模拟信号，可以显示为波形视图、频谱视图1, 或同时两者

使用 TLP058 逻辑探头时 8 个数字逻辑输入

带宽 (所有模拟通道)

200 MHz, 350 MHz, 500 MHz, 1GHz, 1.5GHz (可升级)

采样率 (所有模拟/数字通道)

实时: 6.25 GS/s

记录长度 (所有模拟/数字通道)

31.25 M 点标配 (62.5 M 点选配升级)

波形捕获率

>500,000 个波形/秒

垂直分辨率

12 位 ADC

高分辨率模式下高达 16 位

标准触发类型

边沿，脉宽，欠幅脉冲，超时，窗口，逻辑，建立时间和

保持时间，上升/下降时间，并行总线，顺序，可视触发

辅助触发≤300 VRMS (仅边沿触发)

标准分析

光标：波形，V 条，H 条，V 和 H 条

测量：36 项

FastFrameTM：分段内存采集模式，最大触发速率 波形/秒

示图：时间趋势、直方图、频谱

数学: 基本波形代数, FFT, 高级公式编辑器

搜索: 搜索任何触发标准

选配分析

频谱视图：频域分析，独立控制频域和时域

功率测量和分析

选配串行总线触发，解码和分析

 I 2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太网, I 2S, LJ, RJ, TDM, MIL-STD-1553, ARINC429

任意波形/函数发生器

 50 MHz 波形生成 波形类型：任意波形，正弦，方波，脉冲，锯齿波，三角形，DC 电平，高斯，洛伦兹，指数上升/下降，Sin(x)/x，随机噪 声，半正弦，心电图

数字电压表 2 4 位 AC RMS、DC 和 DC+AC RMS 电压测量

触发频率计数器 2 8 位

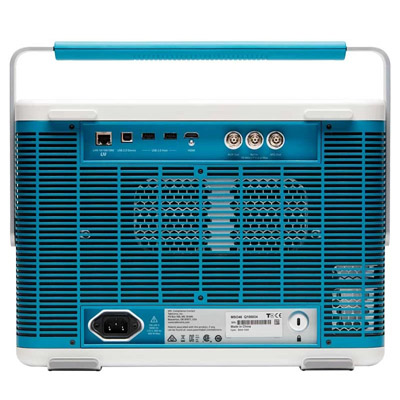

显示器 13.3-inch (338 mm) TFT color 高清 (1920 x 1080) 分辨率 容性（多触点）触摸屏 连接能力 USB 2.0 主 控 , USB 2.0 设 备 (5 端 口 ); LAN (10/100/1000 Base-T 以太网); HDMI 3 e*Scope ® 使用标准网络浏览器，通过网络连接远程查看和控制示波 器 保修

标配 3 年保修

外观尺寸 9.8 英寸 (249 mm) 高 x 17.7 英寸 (405 mm) 宽 x 6.1 英 寸(155 mm) 深

重量: <16.8 磅(7.6 kg)

型号FlexChannel 通道数量

MSO444

MSO466
