CTA系列是一款能够同时测量直流和交流的超高精度互感器。电流范围从60A到1000A；精度高达0.03%；带宽最高达到800kHz。利用磁通门技术实现高精度测量，优越的线性特性，极低的直流偏移，低温漂特性，低插入损耗，强抗干扰性能，低噪声等特点，非常适合高精度高稳定性的电流测量，广泛应用于工业，医疗，实验室等场合。

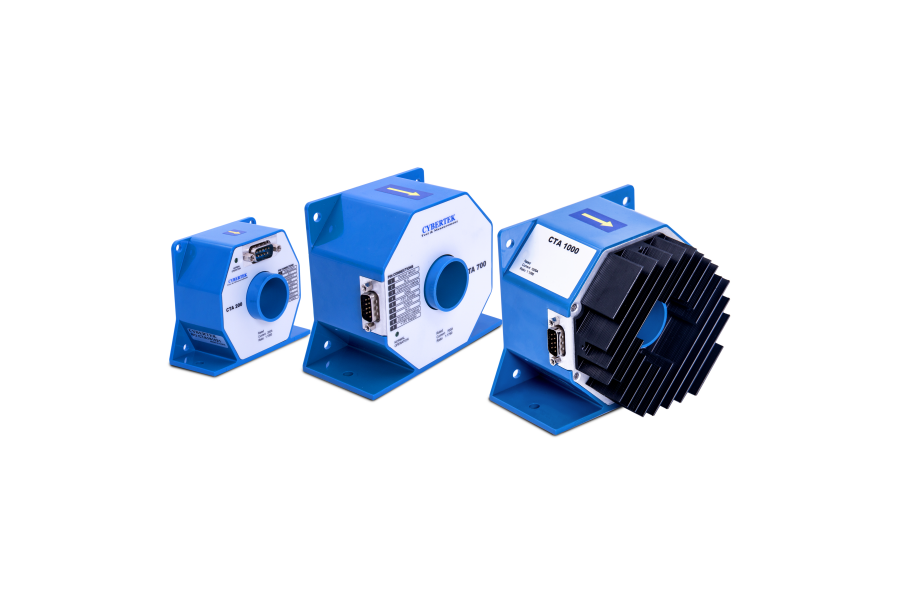

CTA系列互感器包括CTA60(60A)，CTA200(200A)，CTA400(400A),CTA700(700A)，CTA1000(1000A)。CTA60 ,CTA200和CTA400 测量孔径为26mm；CTA700和CTA1000测量孔径为30mm。标准的9 pin D-Sub male接口；工作状态LED指示功能；使用方便，安全可靠。
测量条件: 温度: 25℃; 供电电压: ±Uc =±15V
型 号 | CTA400 | ||
最大测量连续直流电流IPN DC | 400A | ||
最大测量连续有效值电流IPN | 282A | ||
测量电流范围IPM | ±400A | ||
电流传输比 KN | 1:2000 | ||
输出电流IS | ±200mA | ||
精度(DC,50/60Hz正弦波) | ≤±(读数的0.03%+30uA) | ||
带宽(±3dB) BW | 100kHz | ||
负载电阻RM（在整个测量 电流，温度，工作电压范围内） | RM min | RM max | |
0 | 2.5Ω | ||
参考图3 | |||
最大过载能力＠单个脉冲100ms | ±2000A | ||
供电电压 | ±15V(±5%) | ||
供电电流 | ≤80mA+IS | ||
额定工作电压 RMS (IEC61010-1) | Basic insulation | 2000V | |
Beinforced insulation | 600V | ||
最大测量孔径 | 26mm | ||
二次接口 | D-Sub-9Pin | ||
固定螺丝和紧固扭矩 | M4不锈钢螺丝*4；2.8Nm M5不锈钢螺丝*2；3.7Nm | ||
