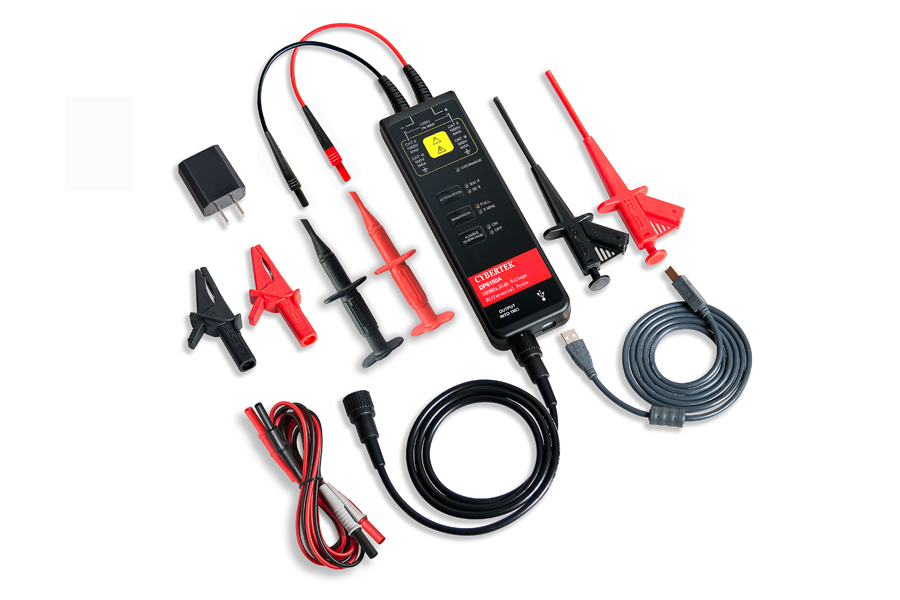

DP6000系列高压差分探头是针对高压差分信号的测量，满足浮地测量的需求。其带宽达到100MHz，满足了大部分测试系统的需要；丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求；用户可进入测试模式，调整偏置电压，同时防止探头多年使用以后出现失调，用户可自动调节；电子轻触式按键，使得使用寿命更长；具有5MHz 带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs 的开关频率的测量，并可以滤除更高频率的噪声
和干扰；带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计；USB供电接口，使用更加方便灵活；探头配备标准的BNC 输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1MΩ；当选择50Ω时，衰减倍数会多衰减一倍），测量被测电路波形；自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
2. 应用
■ 浮地电压测量
■ 变频器
■ 开关电源设计
■ 焊接﹑电镀电源
■ 感应加热﹑电磁炉
■ 电机驱动设计
■ 电子镇流器设计
■ CRT 显示器设计
■ 逆变﹑UPS 电源
■ 变频家电
■ 电源转换等相关设计
■ 电工实验
■ 低压电器试验
■ 电力电子和电力传动实验等
| 型 号 | DP6150(A/B) | ||
| 带宽(-3dB) | DP6150 | 70MHz | |
| DP6150A | 100MHz | ||
| DP6150B | 200MHz | ||
| 上升时间 | DP6150 | ≤5ns | |
| DP6150A | ≤3.5ns | ||
| DP6150B | ≤1.75ns | ||
| 精度 | ±2% | ||
| 量程选择(衰减比) | 50X/500X | ||
| 最大差分测量电压(DC + Peak AC) | 50X | ±150V | |
| 500X | ±1500V | ||
| 共模电压(DC + Peak AC) | ±1500V | ||
| 最大差模电压VS频率曲线 | 参考图1 | ||
| 最大输入对地电压（Vrms） | 600V CATIII 1000V CATII | ||
| 输入阻抗 | 单端对地 | 5MΩ | |
| 两输入端 | 10MΩ | ||
| 输入电容 | 单端对地 | ＜4pF | |
| 两输入端 | ＜2pF | ||
| CMRR | DC | ＞80dB | |
| 100kHz | ＞60dB | ||
| 1MHz | ＞50dB | ||
| 噪声(Vrms) | 50X | ＜50mV | |
| 500X | ＜300mV | ||
| 过载指示电压阀值 | 50X | ≥150 | |
| 500X | ≥1500V | ||
| 延时时间 | 探头主机 | 9ns | |
| BNC线(1m) | 5ns | ||
| 带宽限制(5MHz) | ≥-3dB@5MHz | ||
| 过载指示灯(红灯) | 有 | ||
| 过载报警声 | 有(可选择关闭) | ||
| 自动保存功能 | 有 | ||
| 偏置可调功能 | 有（进入测试模式下调整） | ||
| 终端负载要求 | ≥100kΩ | ||
| 电源 | USB 5V/1A适配器 | ||
| 安全符合标准 | EN61010-1: 2010 | ||
| EMC符合标准 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | ||
型号 | 最大输入差动电压 | 带宽 | 衰减比 |
DP6070 | 700V | 70MHZ | 10X/100X |
DP6150 | 1500V | 70MHz | 50X/500X |
DP6150A | 1500V | 100MHz | 50X/500X |
DP6700 | 7000V | 70MHz | 100X/1000X |
DP6700A | 7000V | 100MHz | 100X/1000X |
