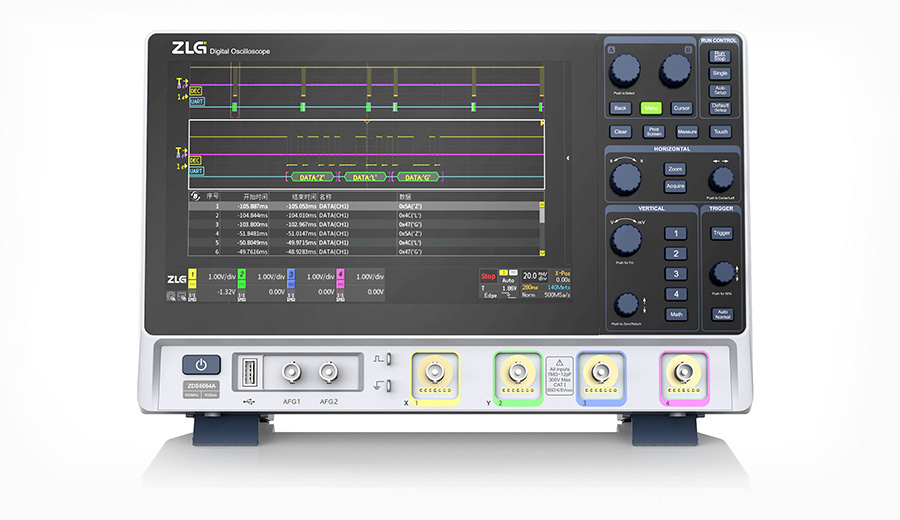

在节能减排的时代背景下，从毫瓦级到兆瓦级的开关电源产品，都在往高频、高效、高密度、智能化的方向发展，对于开关器件、磁性元件、电容、电感等器件的测试要求越来越高。ZDS5054A电源分析型示波器，针对电源白盒测试开发了电源分析、环路分析、电源通信协议解码等功能，帮助工程师快速设计高效率、高可靠的电源。

型号带宽通道数最高采样率最高波形刷新率最大存储深度内置信号源

ZDS5054Pro 500MHz44GSa/s1Mwfms/s512Mpts2ch

ZDS5054D 500MHz44GSa/s600kwfms/s512Mpts2ch

ZDS5054A 500MHz44GSa/s330kwfms/s250Mpts2ch

了解详细参数及配件

电源分析：助力电源信号完整性分析

ZDS5054A电源分析功能涵盖了输入输出特性测试，MOSFET、磁性元件、电容、电感等器件分析，调制波形测试等功能，全方位评测电源可靠性。

MOSFET开关损耗精准量化

功率MOSFET开关损耗测试是PFC电源调试中的难点，由于SPWM每个周期的开关损耗都不相同，传统通过手光标和数学运算手动测试的方式已经不适用。ZDS5054A示波器标配512Mpts存储深度，可捕获多个完整调制周期SPWM波形，自动统计各开关周期的开通/关断/导通损耗，计算最大值、最小值、平均值，准确量化开关器件的功率损耗。

SOA测试：有效保障MOSFET工作安全

功率MOSFET瞬时电压、电流、功率超出安全工作区，会导致器件损坏、爆炸的风险陡增，常规调试手段难以对器件的各种工况进行全面评估。SOA 安全工作区分析功能，可统计MOSFET在所有工况下瞬时参数超出安全工作区的概率，便于工程师更好的评估电源工作稳定性。

环路分析：快速判断电源环路稳定性

稳定的反馈环路对开关电源来说是非常重要的，如果没有足够的相位裕度和幅值裕度，电源的动态性能就会很差或者出现输出振荡。伯德图可以直观呈现负反馈系统的增益、相位的频率响应曲线，通过分析系统的增益余量与相位余量，可以判断控制系统是否稳定。

内置双通道AFG信号发生器

内置函数信号发生器，支持正弦波、三角波、方波、锯齿波等标准函数信号输出，频率高达30MHz，可以自动扫描电源控制环路伯德图，自动显示相位裕度和增益裕度等参数，帮助工程师快速进行环路分析，加快调试效率。
