本测试方案是以EM5080系列FFT数字时域接收机为核心搭建的EMI测试系统，EM5080B系列接收机符合CISPR16-1-1版要求，含所有符合CISPR标准的分辨率带宽，内置预选器，并集成了20dB的前置放大器和30dB的衰减器，可以实现更高的信号动态测试范围。高达10MHz的实时FFT频谱分析，扫描速度可以达到传统接收机的上千倍，多种扫描模式可以帮助您捕捉到更加全面的信号变化。EM5080系列接收机内置了实时频谱分析，内置Windows操作系统，直接可以生成测试报告可寸本机也可导出外部存储，无须外接电脑使测试更加方便，大大提高您测EMI测试速度。

A：传导骚扰测试：

传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB 表示）也属于传导测试范畴。传导骚扰（EMI）测试系统是对从连接在被测物上的电缆中传递的传导性噪声强度的测试评价系统。使用线路阻抗稳定网络（LISN/ISN）检测出设置在电波屏蔽室内的试验品的传导性骚扰信号.通过EMI接收机来测用频率与强度。通过相关标准判定是否符合要求。

参考标准：

  医疗产品传导测试（如:美容医疗方面激光治疗机）

  参考标准：GB4824-2013/EN55011工业.科学和医疗｛ISM）射频设备骚扰特性限值和测量方法

  音视频接收机相关设备

  参考标准;GB13837-2003/EN55013声音和电视广播接收机及有关设备 无线电骚扰特性限值和测量方法

  家用电器,电动工具,电玩具幻灯投影仪等

  参考标准：GB4343-2009/EN55014家用电器.电动工具和类似器具的电磁兼容要求

  电气照明类似产品（家用LED照明.路灯.覓红广告标志灯等）

  参考标准:GB/T 17743-2007/EN55015电气照明和类似设备的无线电骚扰特性的限值和测量方法

  信息技术设备类产品（电脑,打印机.辅助的开关电源等）

  参考标准:GB/T 9254-2008/EN55022信息技术设备的无线电骚扰限值和测量方法

1，产品分类：

根据GB9254-2008 标准规定：ITE 分为A、B 级两类

B 级ITE 是指满足B 级骚扰限值的那类设备。

它主要用于生活环境中，可包括：

----不在固定场所使用的设备，例如由内置电池供电的便携式设备；

----通过电信网络供电的电信终端设备；

----个人计算机及相连的辅助设备。

注：所谓生活环境是指那种可能在离有关设备10m 远的范围内使用广播和电视接收机的环境。

A 级ITE 是指满足A 级限值但不满足B 级限值要求的那类设备。

对于这类设备不限制销售，但应在其有关使用说明书中包含以下内容：

在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对干扰采取切实可行的措施。

2，测试设备：

接收机：EM5080系列接收机，测量干扰信号

人工电源网络：EM5040B，具有差共模分离功能

滤波变压器：EM5015 滤波

隔离变压器：EM5060，隔离公用电网

3,测试环境

由于传导测试中，环境影响并不是主要因素，所以标准并未强制要求使用屏蔽室，但是为确保测试可靠性和可重复性，建议使用普通屏蔽室。或者最少布置接地平板等，应符合标准中测试布置安排。测试环境应在远离电磁场复杂的场地，良好接地。

4，测量布局

B：骚扰功率测试：

   对于家用电器等设备.体积小，电源线长.在30MHz以上时，家用电器所产生的辐射骚扰能量主要是通过靠近器具的电源线向外辐射，骚扰功率测试电子电气设备通过电源线、互连线及信号线辐射出来的电磁骚扰功率是否满足要求。对于仅连接一根电源引线(或其他类型引线)的小型受试物.例如家用电器和电动工具，吸收钳测量法(ACMM)是辐射发射测量方法的替代法。ACMM用吸收钳确定骚扰功率。ACMM进行辐射发射测量的优点是缩短了测试时间和节省场地费用(可以在屏蔽室内进行)。ACMM的原理是对于小型EUT,引线上由共模电流引起的辐射发射，远远大于受试物表面向外的辐射。可以把EUT的电源线看作是一个辐射天线.此时骚扰功率近似等于吸收钳处于共模电流为最大值的位置是测量的EUT提供给受试线(LUT)的功率。为了找到"共模电流最大值"，需要吸收钳能移动，因此在测试系统中需要有一个长度为6米的吸收钳滑轨。一般标准规定的频率范围 30MHz - 300MHz，音视频设备要求测量的频率范围为 30MHz-1GHzₒ

   参考标准：

GB4343 / EN55014家用电器、电动工具和类似器具的电磁兼容要求

2，测试设备：

接收机：EM5080系列接收机，测量干扰信号

功率吸收钳：EM5018系列，吸收干扰信号送到接收机

EMC屏蔽室：尺寸 8米*5米*3米

3,测试环境

由于功率骚扰测试中，环境会对测试结果有重要的影响，所以测试需要在屏蔽室或者暗室里面进行。

4，测量布局

C：干扰定位测试：

 测试设备：

接收机：EM5080系列接收机，测量干扰信号

近场探头：EM5030系列近场探头，定位干扰信号

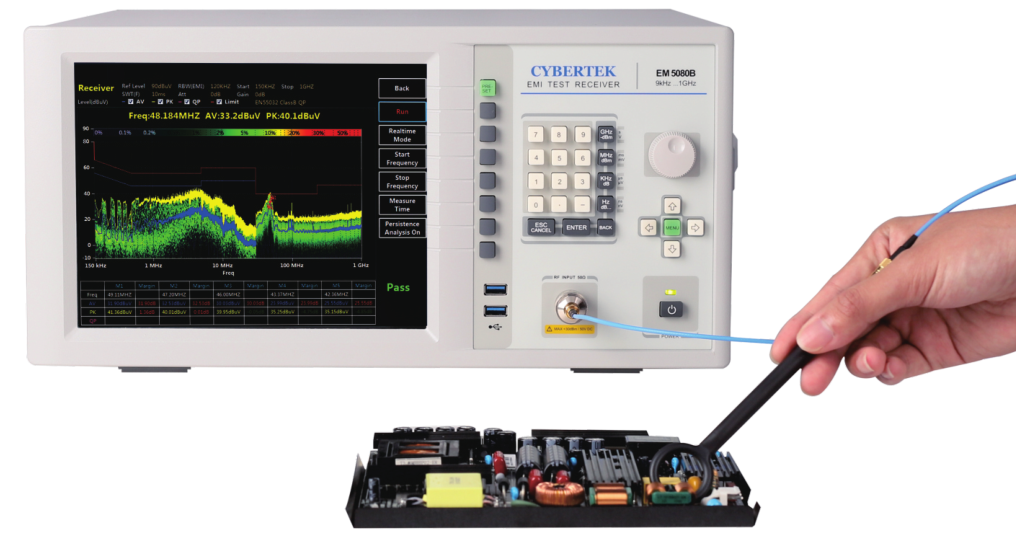

当产品的辐射或传导干扰超过标准时.可用近场探头来寻找产品中哪个元件或电路产生了该频率的干扰。EM5030/EM5030LF是磁场(H)探头系列，EM5030E是电场(E)探头系列，可以精确定位电磁场干扰源。当干扰信号比较弱时，可以配合EM5020A(20dB增益)或者EM5020B(30dB增益)前置放大器可以提高系统测试灵敏度。配合EM5080系列接收机可以实现干扰源的准确定位，高效地实现整改方案。

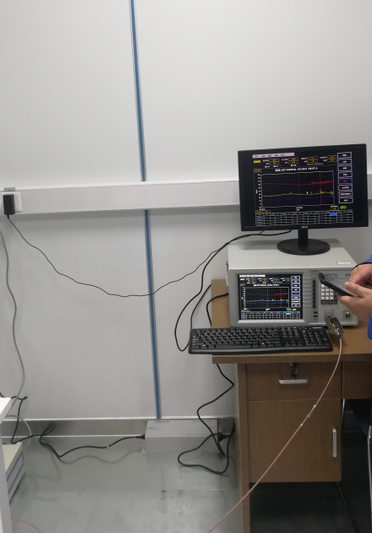

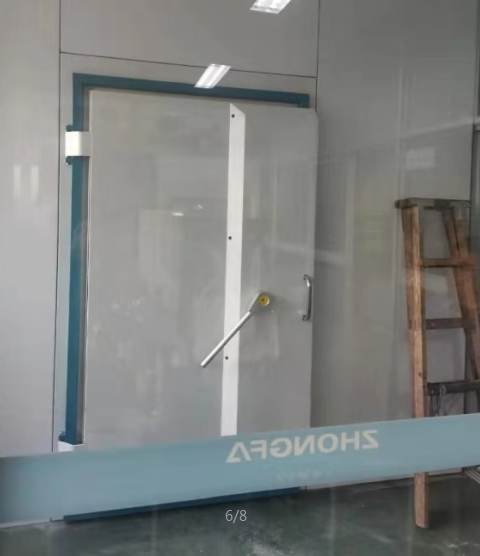

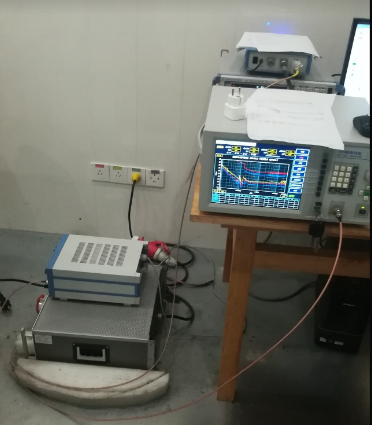

部分现场：
