概述：

        稳定可靠的工作对开关电源来说非常重要，而反馈回路的工作会直接影响开关电源的稳定性可靠性，如果响应的相位裕量和增益裕量不够，则电源动态性能会很差或者出现震荡。对于电源的网络幅度相位工作的评估我们可以用环路分析仪或者网络分析仪来进行分析。而专业的网络分析仪或环路分析仪价格昂贵，泰克的MDO3000系列示波器是电源行业广泛应用的一款示波器，现在通过相应的功能扩展和软件控制来控制示波器即可自动分析电源的环路相位增益响应，可以在您以前购买的机器上直接增加，从而节约相应的投资。

一、系统组成：

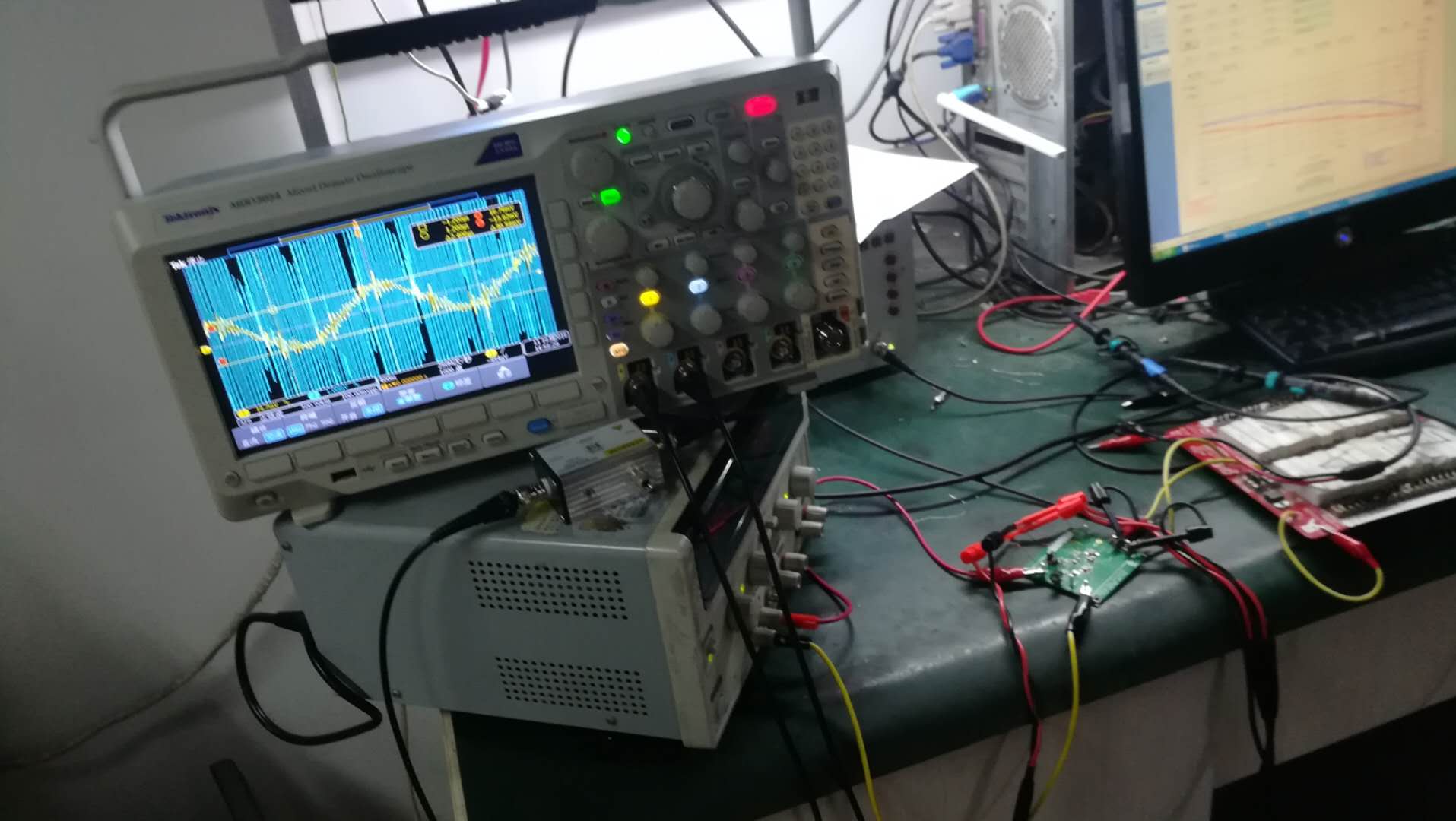

泰克MDO3000系列示波器(含AFG输出选件)、知用环路变压器CK100（1Hz-3MHz，变比1：1）、控制软件。

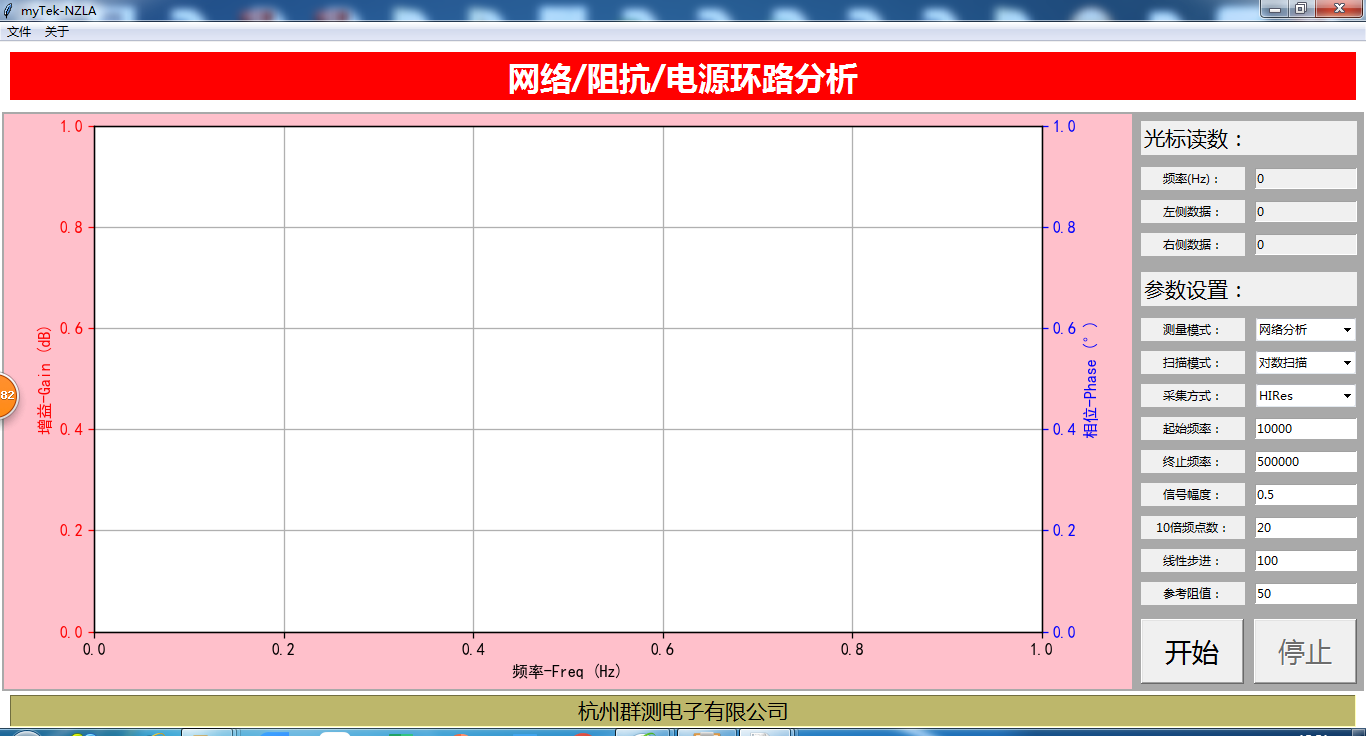

二、软件设置界面：

软件有三种测试功能，1、只测试网络的幅度相位特性网络分析功能。2，电源环路的幅度相移特性功能。3、原件的阻抗特性分析功能。

三、软件设置说明：

1、 起始频率：开始扫描的频率，单位为Hz。

2、 终止频率：停止扫描的频率，单位为Hz。

3、 信号幅度：注入信号的大小，单位为V，示波器设置高阻输出（实际内置为50欧），实际注入信号的幅度为此处设置的数值*（注入电阻/(注入电阻+50欧)。

4、 扫描模式：对数模式和线性模式。

5、 10倍频点数：对数模式下没10倍频内扫描的点数设置(线性模式下此设置无效)。

6、 线性扫描步进：线性扫描的步进间隔，单位Hz（对数模式下次设置无效）。

7、 记录长度：设置示波器的记录长度为10K点或者1K点。

8、 阻抗测量：阻抗测量的开关，是则进行阻抗测量，此时需要设置参考电阻阻值。

9、 参考阻值：阻抗测量的参考电阻阻值设置。

10、环路分析：环路分析的开关，打开则会自动标识穿越频率，相位裕量增益裕量等数值。

四、实际测试效果：

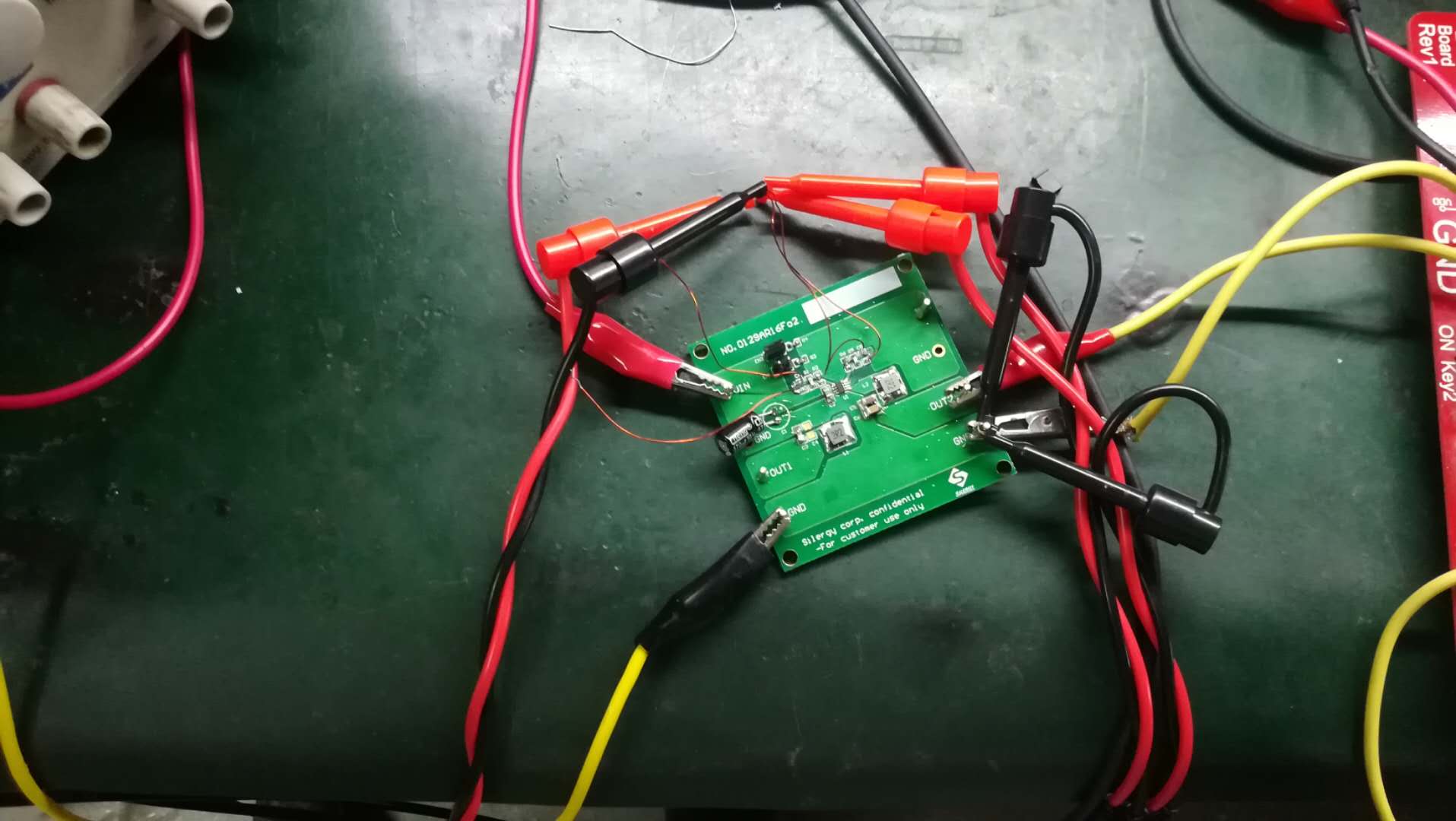

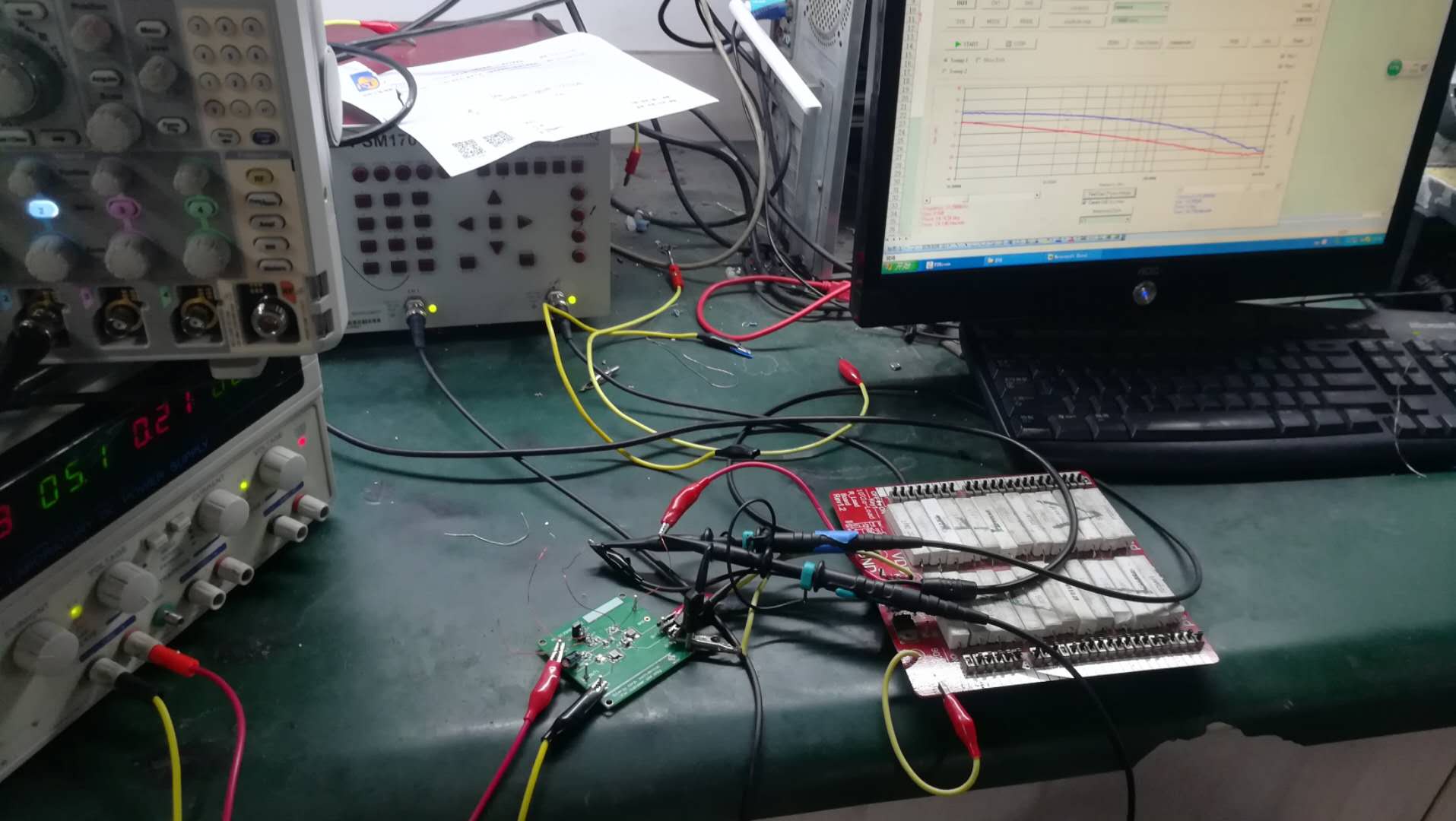

上图是被测产品

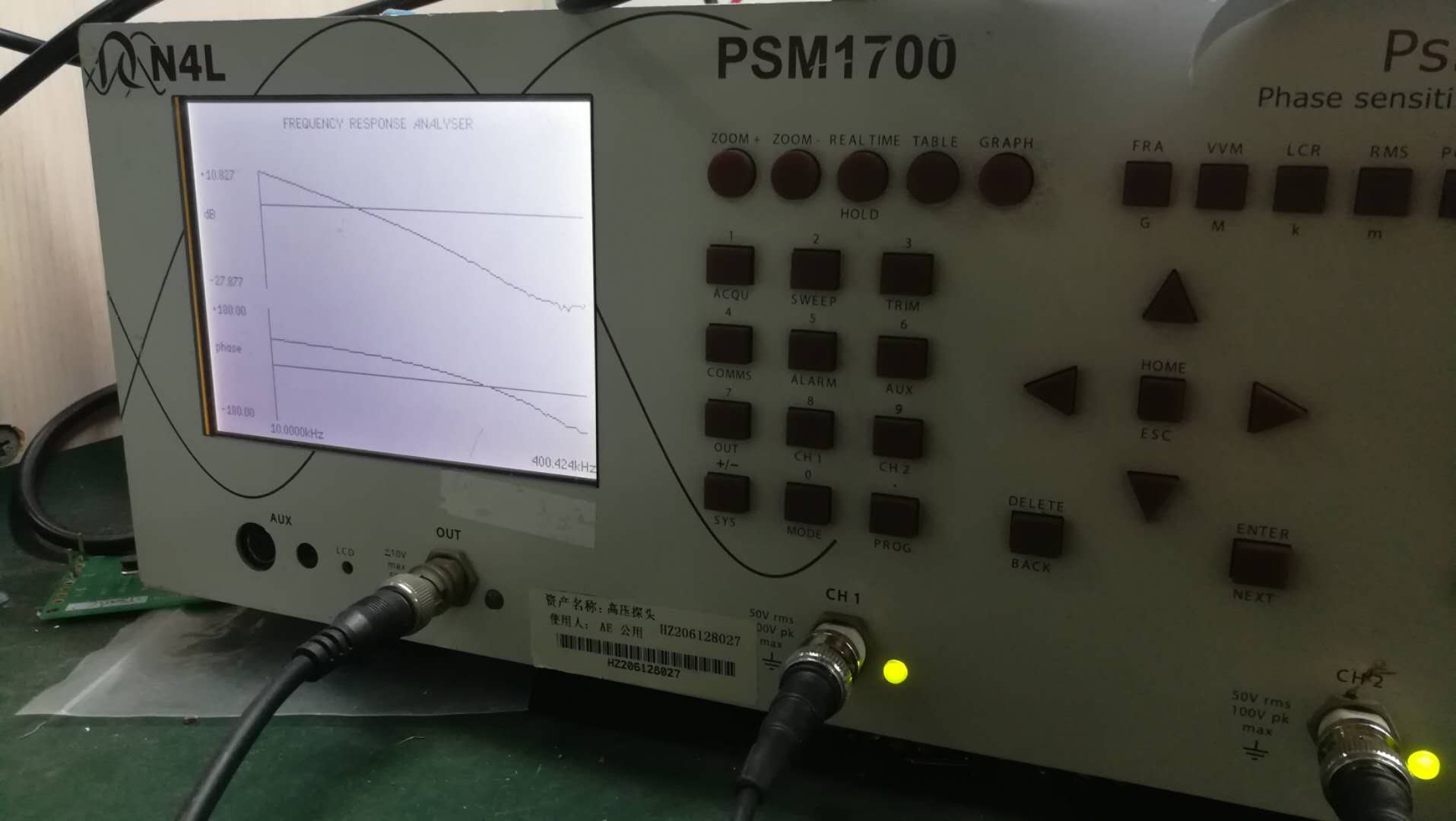

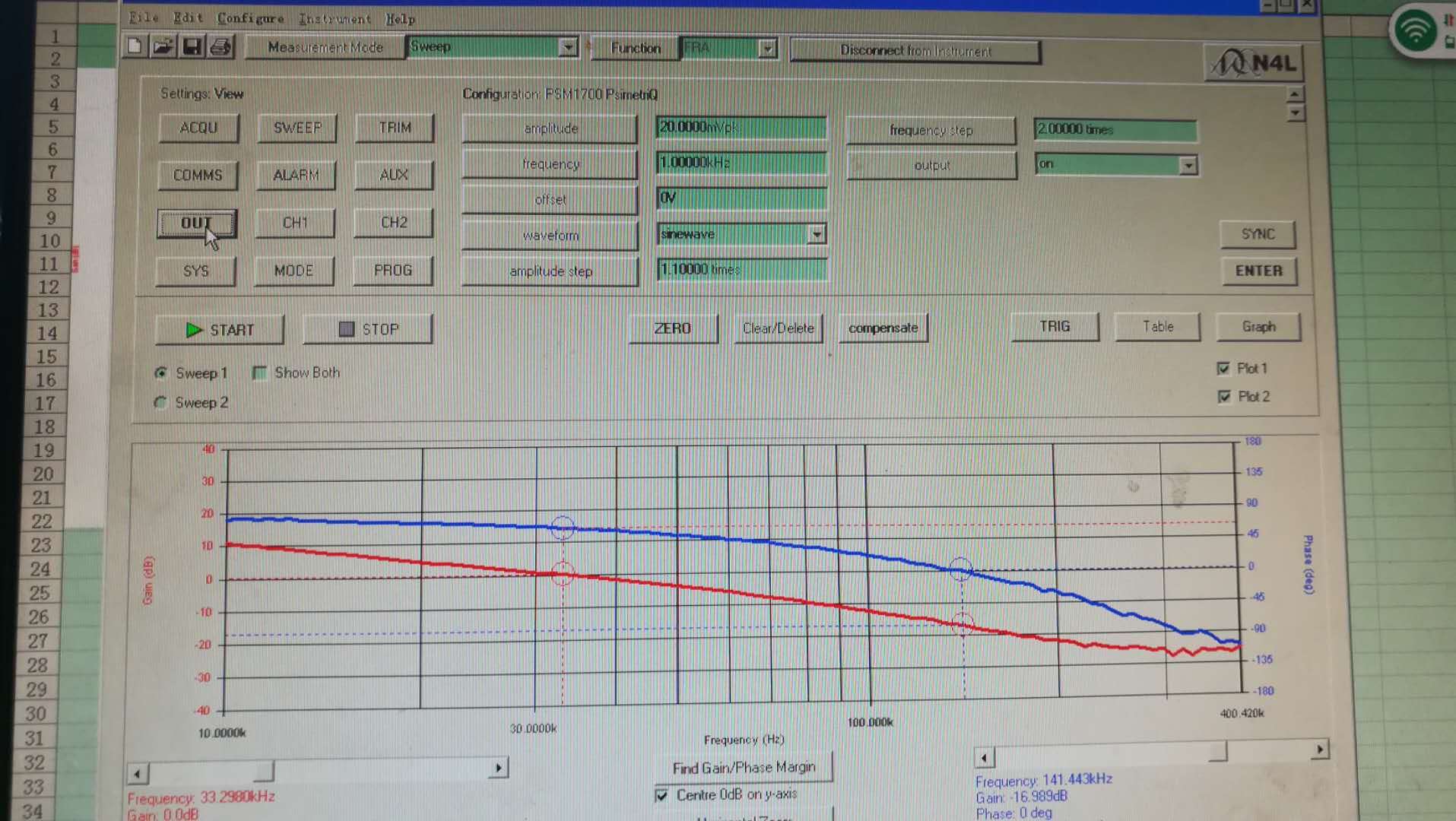

用PSM1700进行环路测试

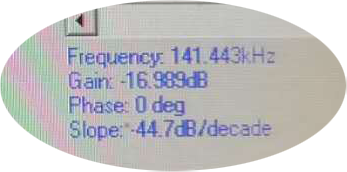

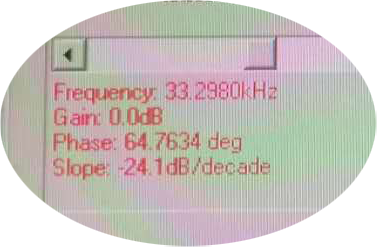

PSM1700的测试结果：穿越频率为33.2980KHz,  PM为64.7634，GM为-16.989dB

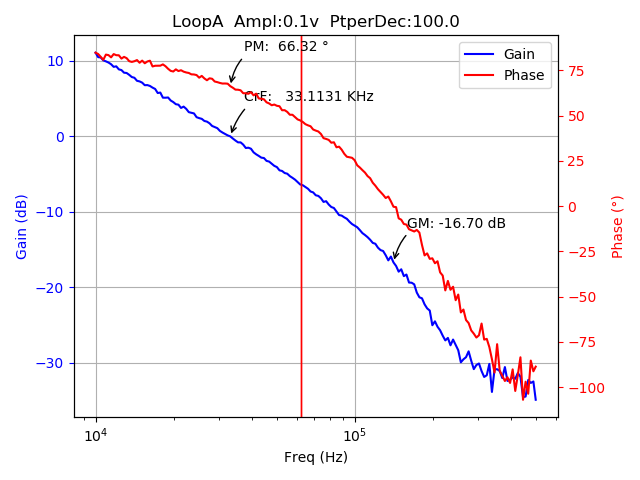

泰克示波器的测试结果：穿越频率为33.1131KHz,  PM为66.32，GM为-16.7dB。可以看出泰克示波器的测试结果与PSM1700测试的结果是非常接近的，测试数值是有参考意义的。

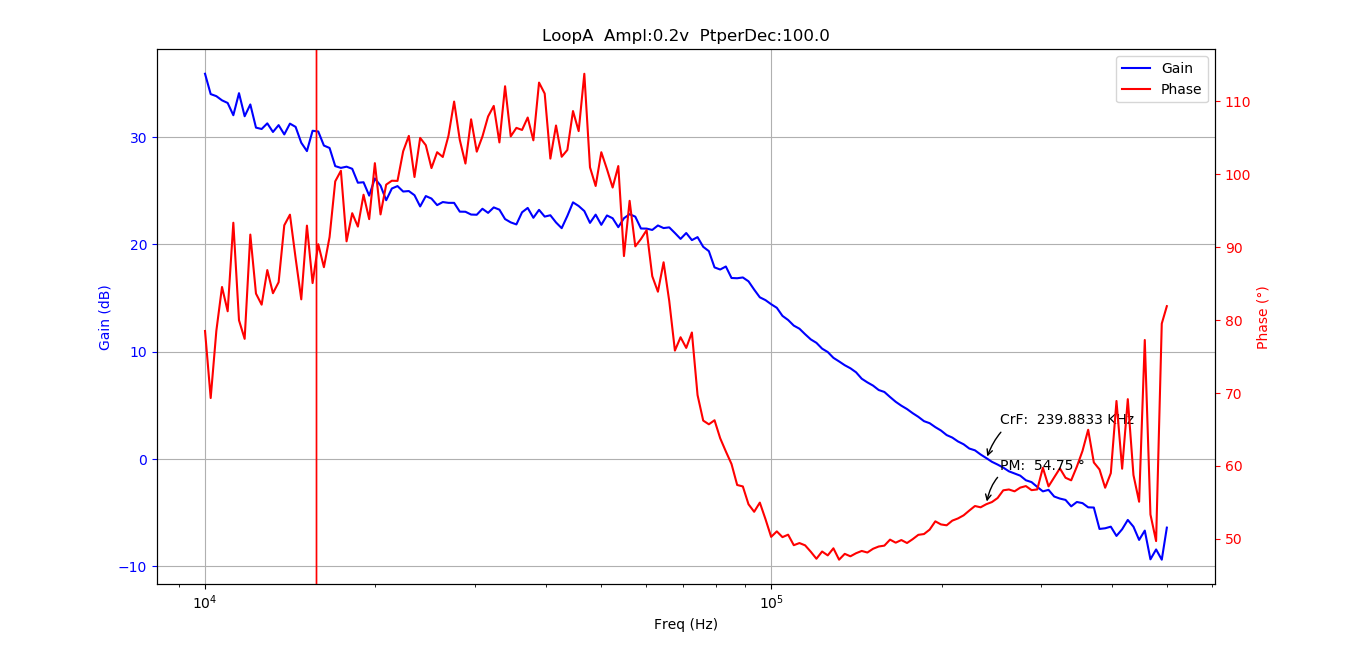

上图是另外一个产品的测试结果

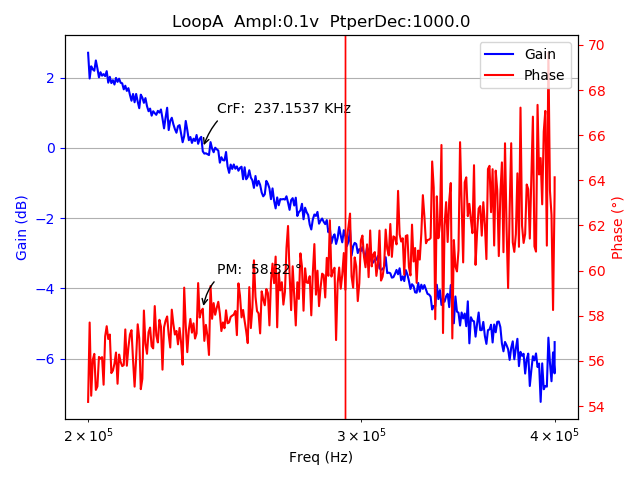

对这个产品的穿越频点附近进行间隔更小的扫描得到更准确的测试结果。
