艾德克斯-VI曲线测试

,关键词:三极管,晶体管,MOS管,场效应管,VI曲线测试,晶体管图示,艾德克斯,电源IT63

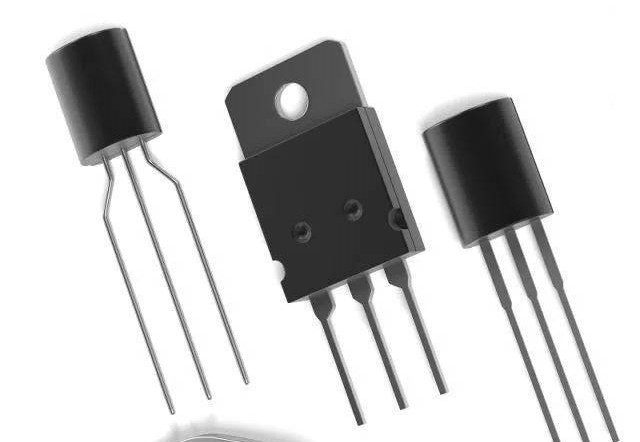

三级管可以说是现在信息社会的基石,虽然都有三个极叫三极管,但是其实有很多种:


电子三极管 Triode (俗称电子管的一种)

双极型晶体管 BJT (Bipolar Junction Transistor)

J型场效应管 Junction gate FET(Field Effect Transistor)

金属氧化物半导体场效应晶体管 MOS FET ( Metal Oxide Semi-Conductor Field Effect Transistor)英文全称

V型槽场效应管 VMOS (Vertical Metal Oxide Semiconductor )

一般我们说的三极管多数是指BJT这种,也称双极型晶体管、晶体三极管,是一种控制电流的半导体器件,其作用是把微弱信号放大成幅度值较大的电信号, 也用作无触点开关。

晶体三极管,是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把整块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,可分为PNP和NPN两种。三极管是利用Ib的电流去控制电流Ic的,所以说三极管是 电流控制电流 型半导体器件


场效应晶体管(Field Effect Transistor缩写(FET))简称场效应管。主要有两种类型:结型场效应管(junction FET—JFET)和金属 - 氧化物半导体场效应管(metal-oxide semiconductor FET,简称MOS-FET)。由多数载流子参与导电,也称为单极型晶体管。它属于 电压控制电流型半导体器件。具有输入电阻高、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点。

对于这些管子的测试我们最常用的就是晶体管图图示仪,或者吉时利等源表等半导体测试系统,测试本质就是在控制管加上不同的电压电流,输入输出端加上不同的电压,扫描出相关的曲线。这些专业的测试仪器可以测试到更大的电压电流范围,这里我们用的是用计算机控制一台可编程双通道的直流电源,或者控制两台可编程直流电源,来输出不同的电压电流的组合实现扫描得出VI曲线的方法。优点是在现有仪器上不用额外的费用可以扩展出测试IV曲线的功能,缺点是受限于电源的电压电流输出范围输出精度, 扫描速度受限于电源的相应速度扫描有点慢,这里我们用的是艾德克斯的IT6332A,这个电源输出的电压电流具有1mV,1mA的精度。最大电压30V,最大电流6A,当然也可用IT6333A这个型号,电压范围则变成60V,电流范围则变成3A。没有做很多测试,不过从实际测试情况来看,这个电源的精度控制表现还是非常不错的。有兴趣的可以关注杭州群测的微信公众号(HZQCDZ),回复"VI软件"免费下载,软件360会误报病毒,介意勿下。

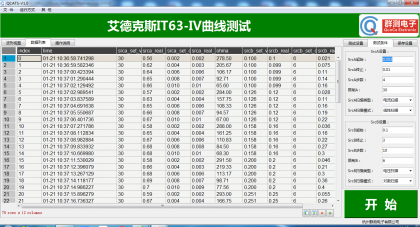

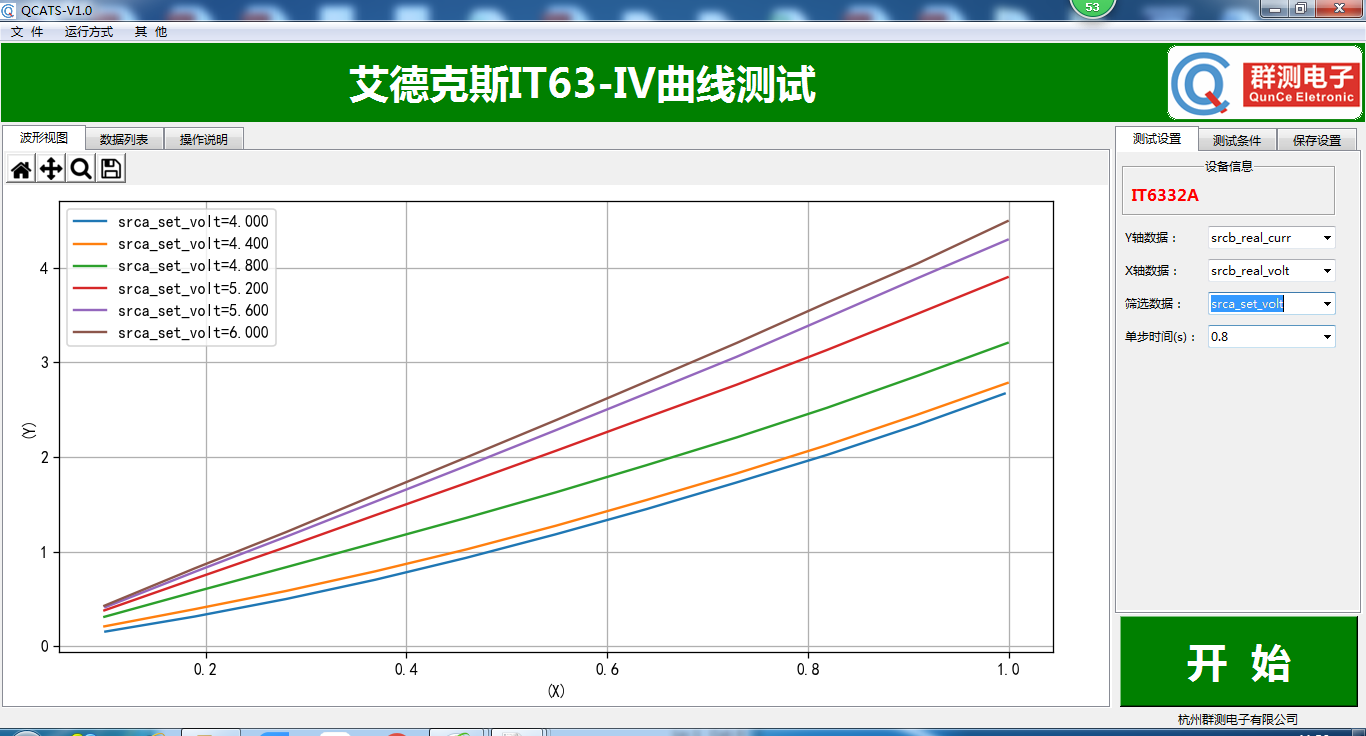

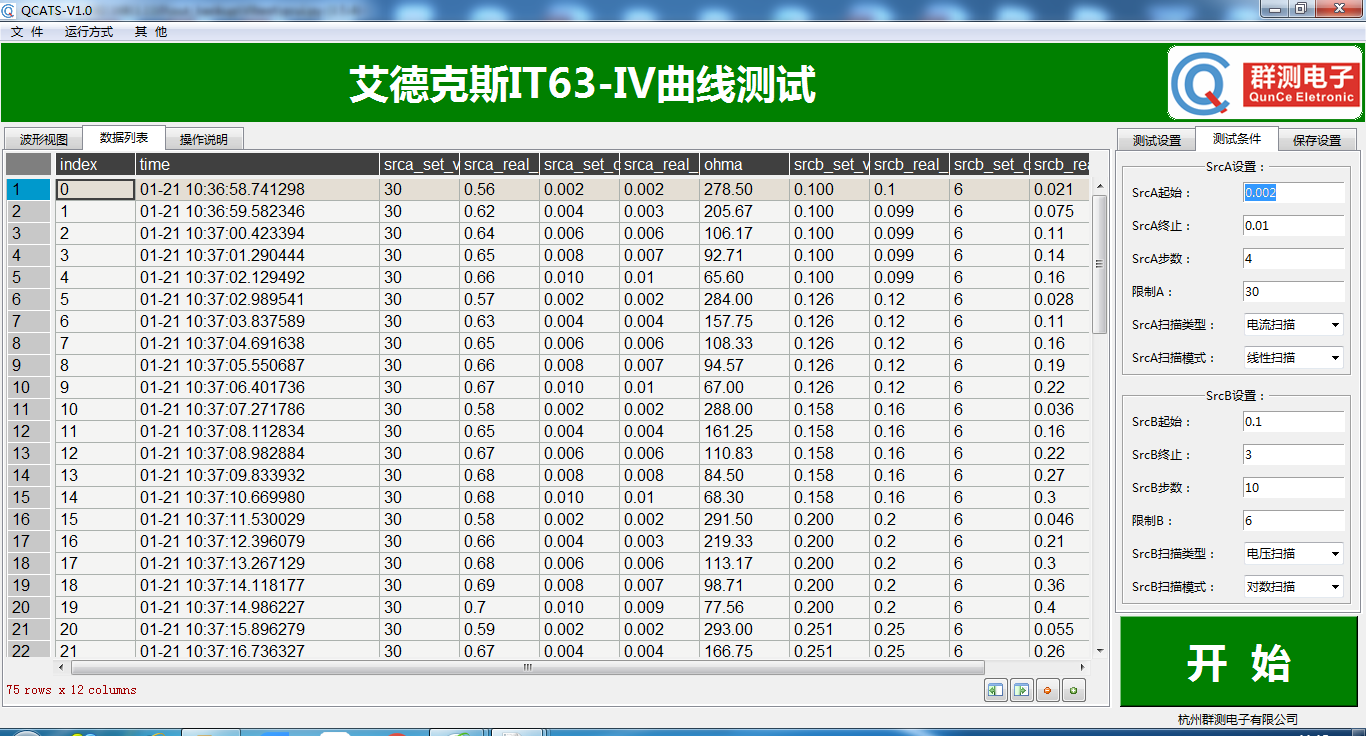

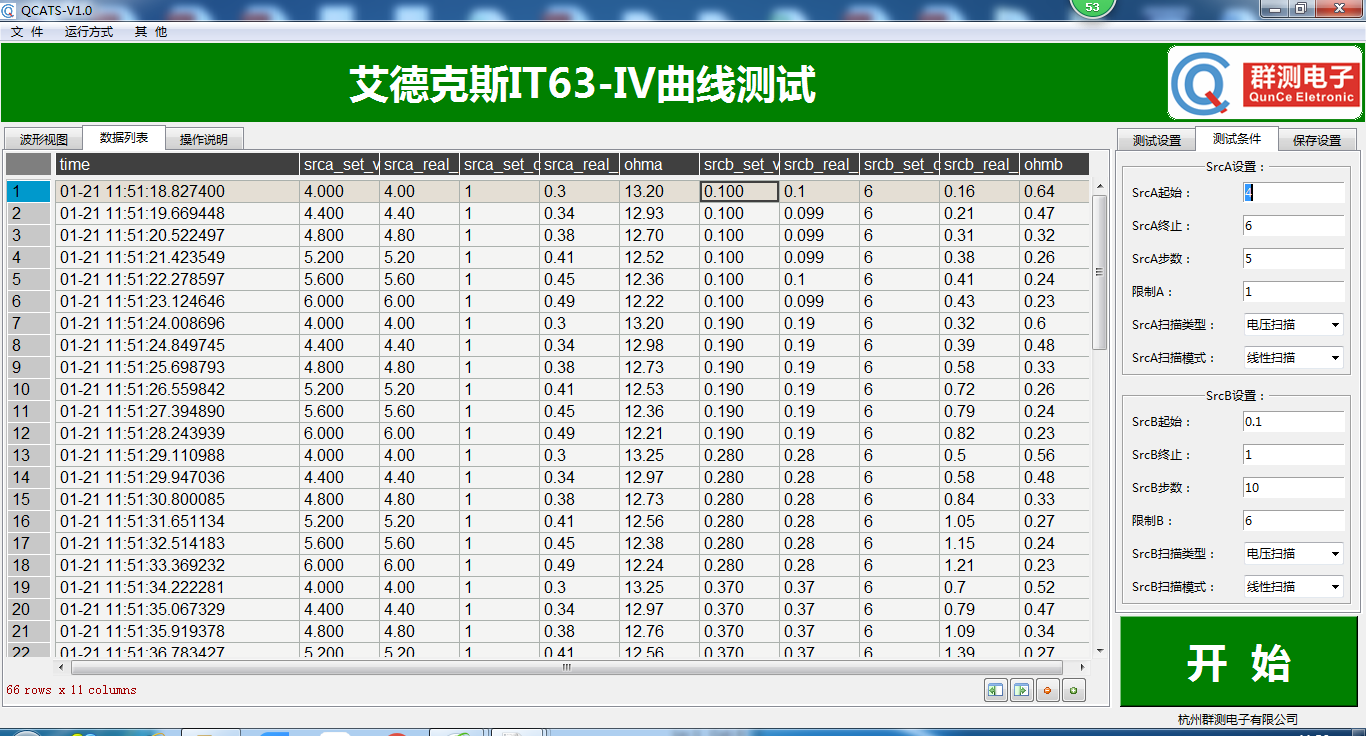

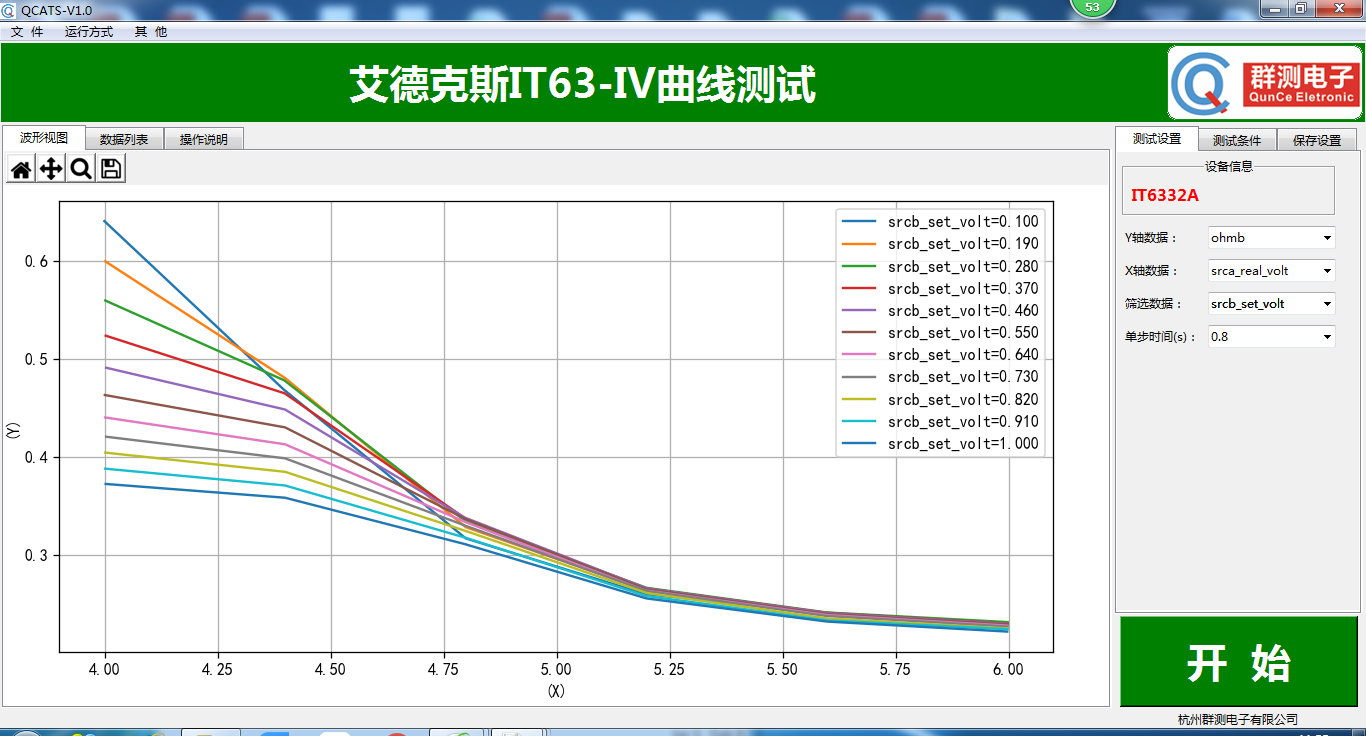

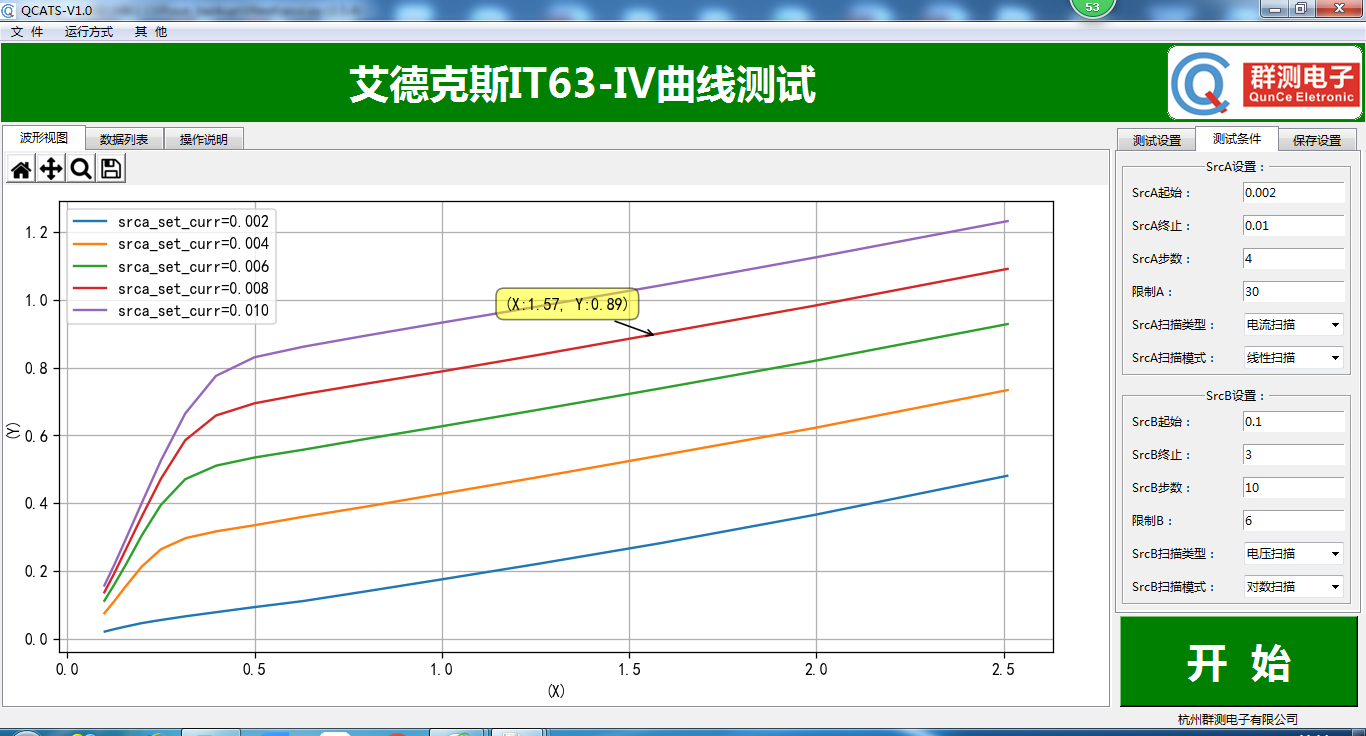

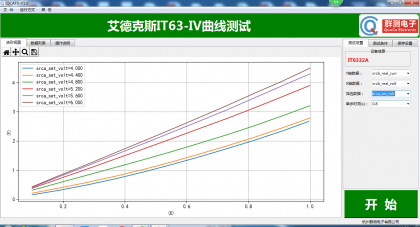

附后是测试的图片:

IV曲线.png IV曲线2.png IV曲线3.png IV曲线4.png IV曲线5.png
